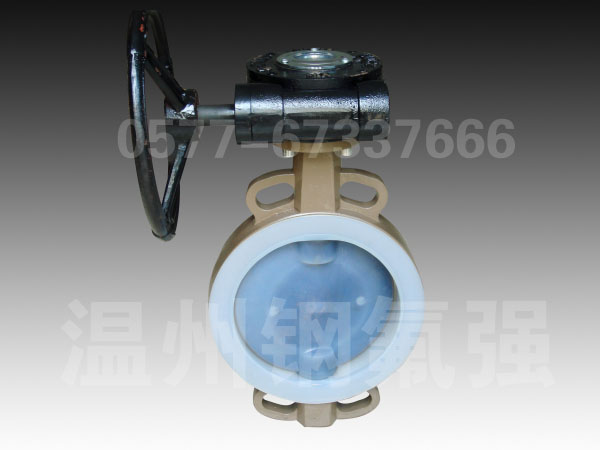

330088客家论坛不锈钢衬四氟蝶阀采用对分两片式阀体组合，阀座与阀体内衬一体化，阀门工作时，只有全塑阀座与衬塑蝶板与介质接触，阀门可承受衬里材料介绍的介质腐蚀，采用四极密封结构并在密封面处配以耐温抗老化的SI橡胶的弹性衬垫，达到介质的零泄漏。

不锈钢衬四氟蝶阀的结构特点
1、中线蝶阀为整个蝶板与阀座在360°圆周内同心（中线），具有双向密封功能，压力、流量可自由调节；
2、偏心蝶阀为二维方向偏心产品的凸轮效应会使密封副产生足够的密封比压，并且随着工作压力的升高，密封效果更理想；
3、四级加载弹性密封，保证了阀门内、外的零泄漏。
a:轴与蝶阀一体外衬F46; b:轴头端面采用弹性O型圈和轴肩处刚性垫圈、弹性橡胶垫组合；
c:轴的径向采用O型圈与金属轴套的组合；
d:阀座镶嵌有弹性条的阀体槽内。
4、采用可弹性垫片定位准确，结构简单。（*采用O型圈是为了避免意外泄漏时的an全措施）。
